Технологии ремонта и обслуживания гибридных автомобилей. Школа Сергея Гордеева. Урок 17

Технологии ремонта и обслуживания гибридных автомобилей. Школа Сергея Гордеева. Урок 17

Освежим в памяти конец прошлого (16-го) урока: «Высоковольтная батарея готова к снятию. Вытаскивать ее удобнее всего, как и на Prius 10 – через заднюю левую дверь. При этом сначала поднимаем левую часть ВВБ и тянем ее к левой части автомобиля. Затем помощник берется за второй край, и батарея вынимается из машины».

Теперь продолжаем.

Приступаем к разборке ВВБ. Для того чтобы получить доступ к элементам, нам необходимо снять верхнюю металлическую крышку. Откручиваем все болтики по кругу и один болт под TORX T30. Отщелкиваем крепление газоотводной трубки и снимаем верхнюю крышку.

Контактные пластины, которыми элементы ВВБ последовательно соединяются в батарею, закрыты черными пластиковыми крышками.

Они имеют два крепления, сверху и посередине. Если с верхними все понятно, то со средними многие новички разобраться не могут и просто ломают пластиковую деталь шины. На самом деле рядом с местом крепления крышки к шине есть отверстие, через которое можно поддеть язычок, крепко удерживающий крышку.

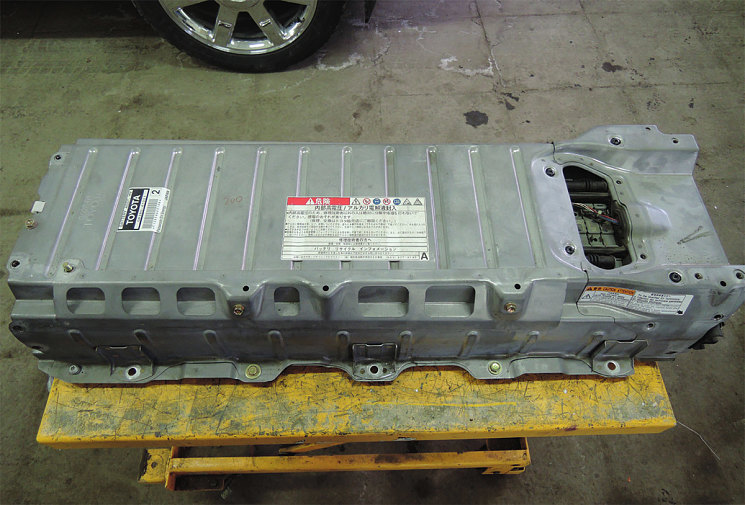

Фото 15. ВВБ Prius 11 демонтирована в сборе
Фото 15. ВВБ Prius 11 демонтирована в сборе

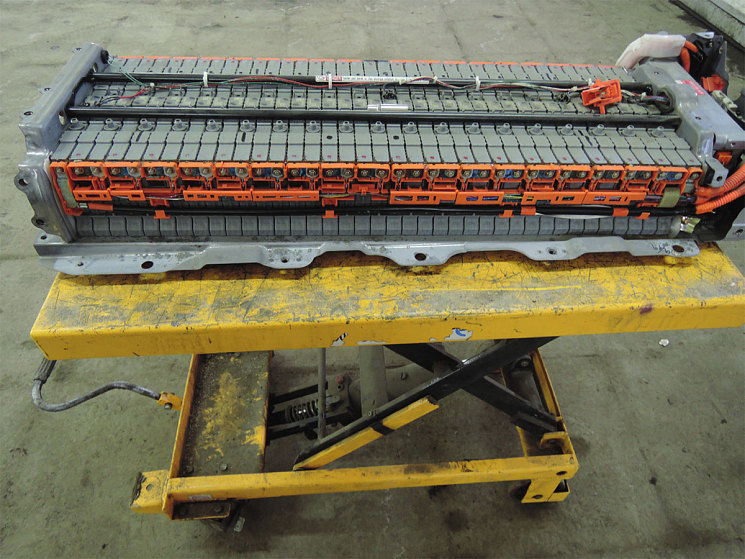

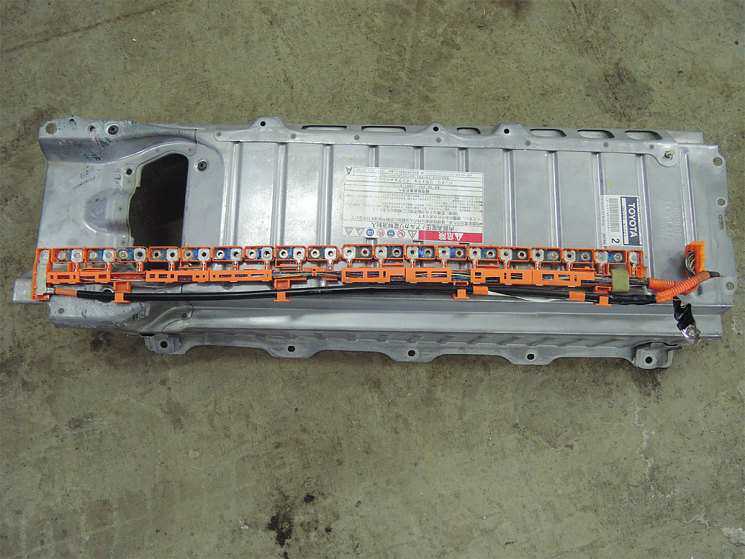

Фото 16. ВВБ со снятой крышкой (с черными крышками по краям)
Фото 16. ВВБ со снятой крышкой (с черными крышками по краям)

Теперь разберемся с тем, что мы видим. В левой части ВВБ находится блок главных реле в сборе с резистором. От него выходит провод с разъемом. Именно к этому разъему с блока управления гибридной установки приходят провода, управляющие замыканием реле.

Если присмотреться к левой части ВВБ, то с торца можно увидеть оранжевую клипсу, которая снимается размыкателем. Сняв ее, мы увидим оранжевый разъем, воткнутый в эту клипсу. Для чего он нужен? В Prius 11, как и в остальных гибридах, отсутствует штатный DC-DC преобразователь, повышающий электрическое напряжение в бортовой сети для зарядки ВВБ. Такой преобразователь установлен только в Prius 10. Для Prius 11 инженеры TOYOTA придумали другой способ зарядки. В случае критического разряда ВВБ к оранжевому разъему, спрятанному в клипсу, подключается специальный зарядник, подзаряжающий батарею в сборе.

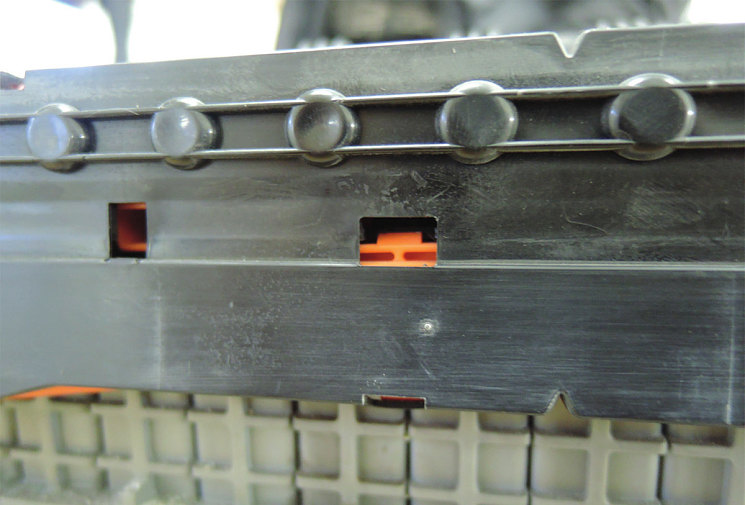

Фото 17. Черные пластиковые крышки
Фото 17. Черные пластиковые крышки

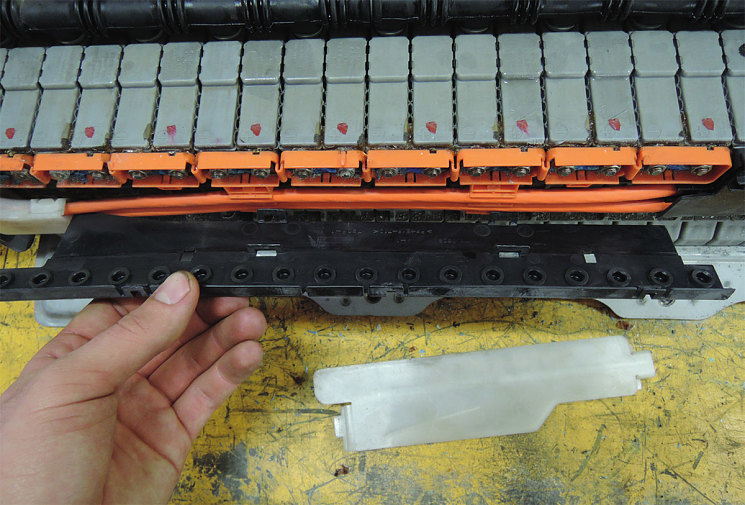

Фото 18. Снимаем черные пластиковые крышки
Фото 18. Снимаем черные пластиковые крышки

Сверху к системе главных реле прикручено два высоковольтных провода. Это положительная и отрицательная клеммы ВВБ. Если соблюсти все меры предосторожности и вставить размыкатель на место – можно замерить напряжение, которое приходит на реле. Именно к этим клеммам в дальнейшем мы будем подключать нагрузочный аппарат. Внимание! На исправной ВВБ рабочее напряжение составляет более 300 В.

Рядом с реле находится блок управления высоковольтной батареей. Он имеет четыре разъема: два снаружи, два внутри. Наружные разъемы необходимы для питания блока управления вентилятором охлаждения и для передачи данных блоку управлению гибридной установки. С ними редко бывают проблемы. Нас интересуют разъемы, расположенные с другого торца блока.

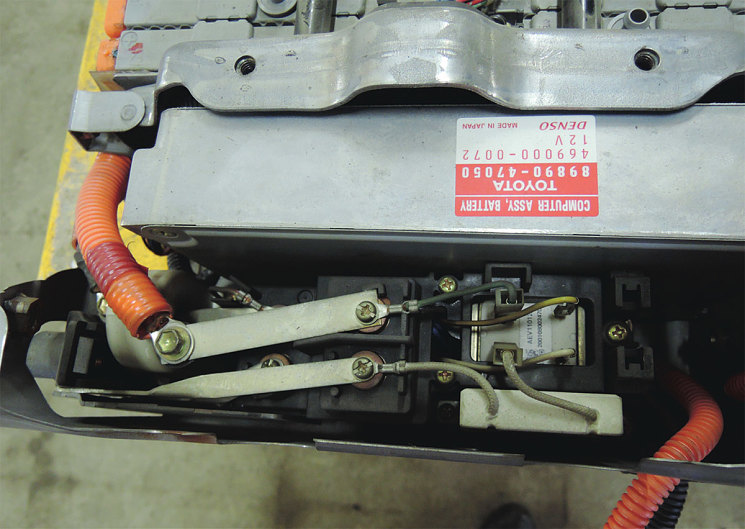

Фото 19. Система главных реле Prius 11
Фото 19. Система главных реле Prius 11

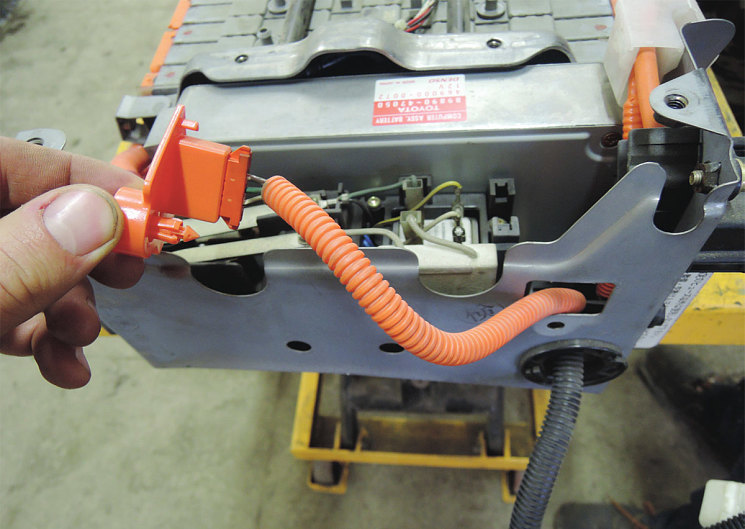

Фото 20. Разъем для зарядки ВВБ в сборе
Фото 20. Разъем для зарядки ВВБ в сборе

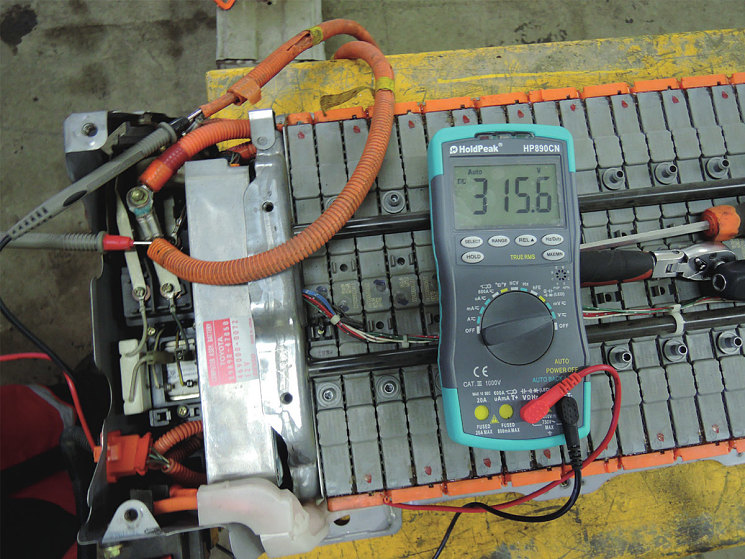

Фото 21. Напряжение на выводах ВВБ
Фото 21. Напряжение на выводах ВВБ

Готовится к изданию в 2017 году:

"Технология ремонта и обслуживания гибридных автомобилей"

Эксклюзивное издание
Автор: Гордеев С.Н.
Объем: 300-350 стр.
Более 1000 иллюстраций

Белый разъем – вход с датчиков температуры. Всего в батарее Prius 11 находится пять температурных датчиков. Из них четыре измеряют температуру элементов ВВБ. Их хорошо видно, если посмотреть на батарею сверху. Они защелкиваются прямо в элементы. Пятый датчик расположен справа в нижней части батареи – в месте соединения корпуса батареи с воздуховодом. Он замеряет температуру воздуха на входе в батарею. Проверить их работоспособность достаточно просто. Температурные датчики представляют собой обычные терморезисторы, сопротивление которых меняется в зависимости от температуры.

Обязательное условие для датчиков, установленных на элементах, – жесткое крепление, чтобы датчик измерял температуру самого элемента, а не воздуха над ним.

Оранжевый разъем – вход электрической шины, контролирующей напряжение на связках элементов. Как и в Prius 10, напряжение измеряется не на каждом элементе, а на паре (связке). Всего в Prius 11 38 элементов – это на два элемента меньше, чем в Prius 10. Таким образом, по сканеру в дате мы видим напряжение на 19 связках. Соответственно, для их контроля необходимо 20 проводов.

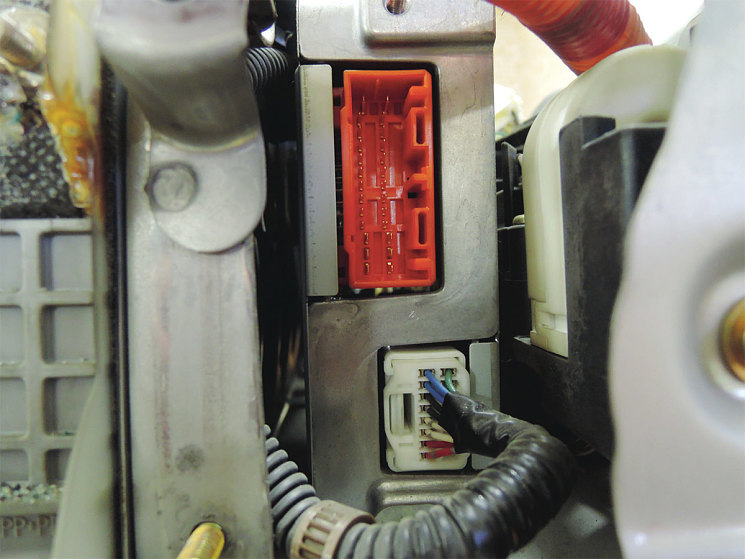

Фото 22. Разъемы блока управления ВВБ
Фото 22. Разъемы блока управления ВВБ

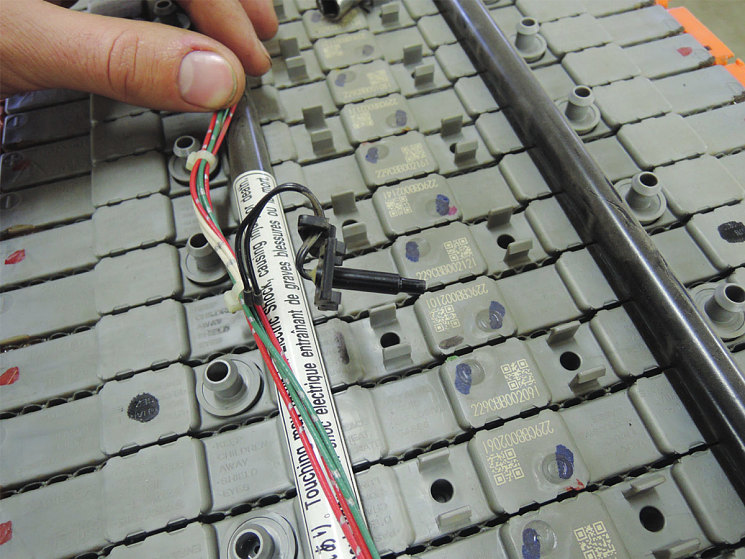

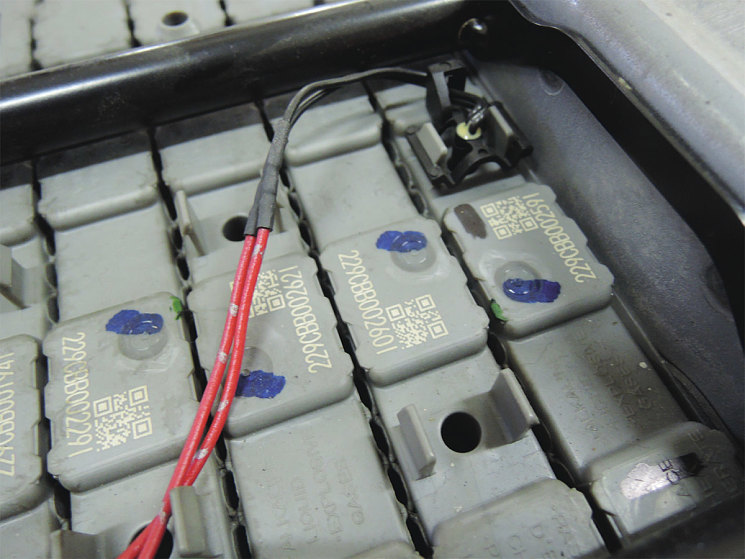

Фото 23. Датчик температуры элементов ВВБ
Фото 23. Датчик температуры элементов ВВБ
Фото 24. Датчик температуры на месте
Фото 24. Датчик температуры на месте
Фото 25. Шина, соединяющая элементы в батарею
Фото 25. Шина, соединяющая элементы в батарею

Как устроена шина, контролирующая напряжение на связках? Она представляет собой пластиковый корпус, в который вставляются медные пластинки с двумя отверстиями. Этими отверстиями пластинки надеваются на контактные шпильки элементов и прикручиваются гайками, тем самым последовательно соединяя элементы между собой. На этом устройство задней шины заканчивается. Передняя шина отличается тем, что в ней есть кабель-канал, по которому проложены провода. Каждый провод оканчивается контактной пластинкой с отверстием. На каждую медную пластинку прикручивается контактная пластинка. Первый и последний элементы не имеют медных соединительных пластинок. К ним прикручиваются высоковольтные провода, идущие на систему главных реле, и контактные пластинки для контроля напряжения.

Иногда мы можем увидеть в текущей дате информацию, что напряжение, например, третьей связки элементов значительно ниже остальных связок или вовсе равно 0. Как определиться на снятой ВВБ где находится третья связка элементов? В Prius 11 счет связок начинается от блока управления батареей. Значит 5-й и 6-й элементы от компьютера образуют связку под номером 3. Сумму напряжений 5-го и 6-го элементов показывает сканер в строке: «напряжение на 3-й связке».

Фото 26. Начало шины
Фото 26. Начало шины

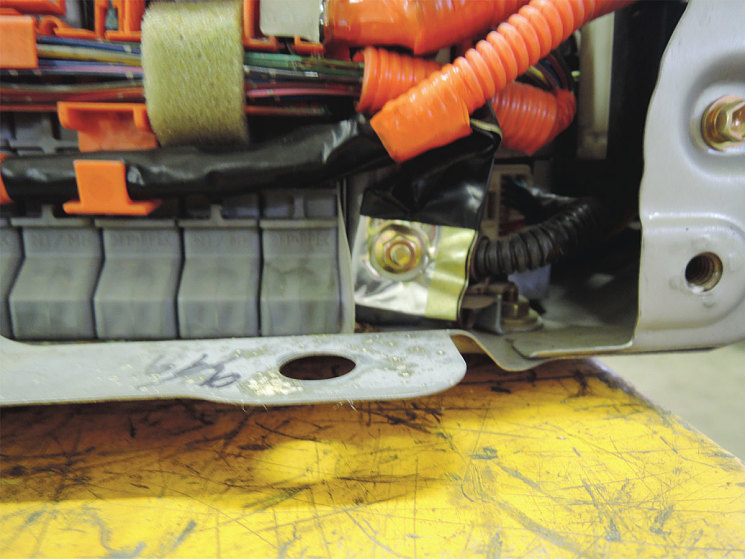

Фото 27. Место крепления экрана
Фото 27. Место крепления экрана
Фото 28. Шина в сборе с разъемом, снятая с ВВБ
Фото 28. Шина в сборе с разъемом, снятая с ВВБ

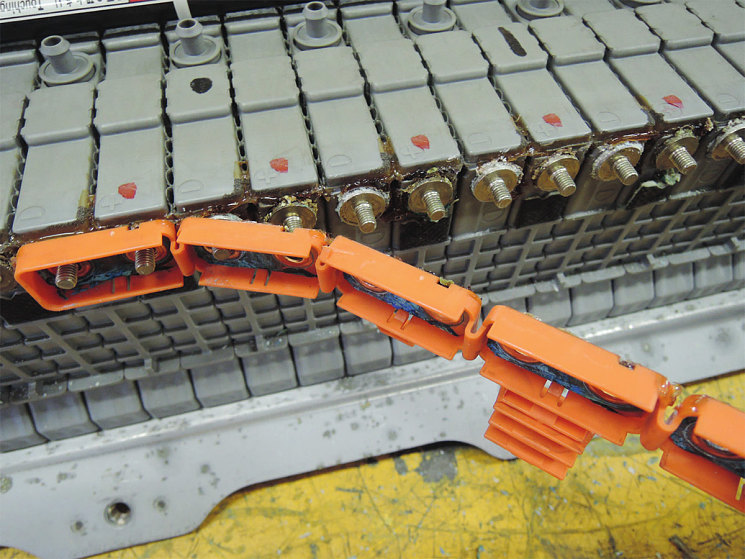

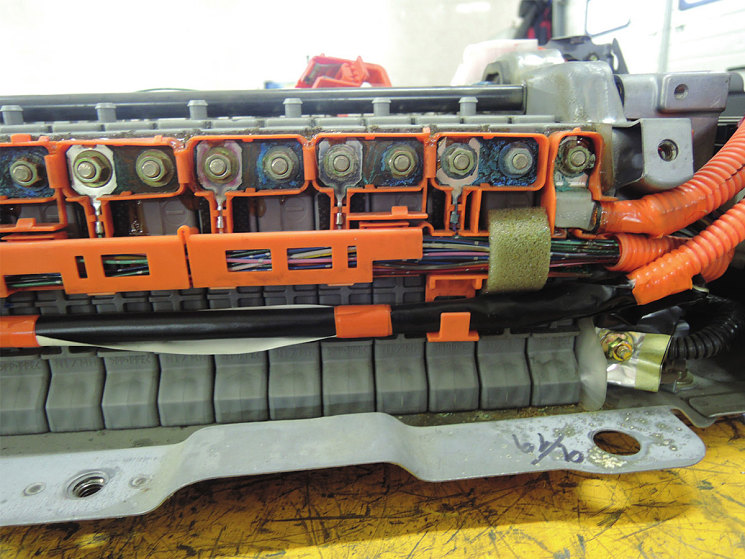

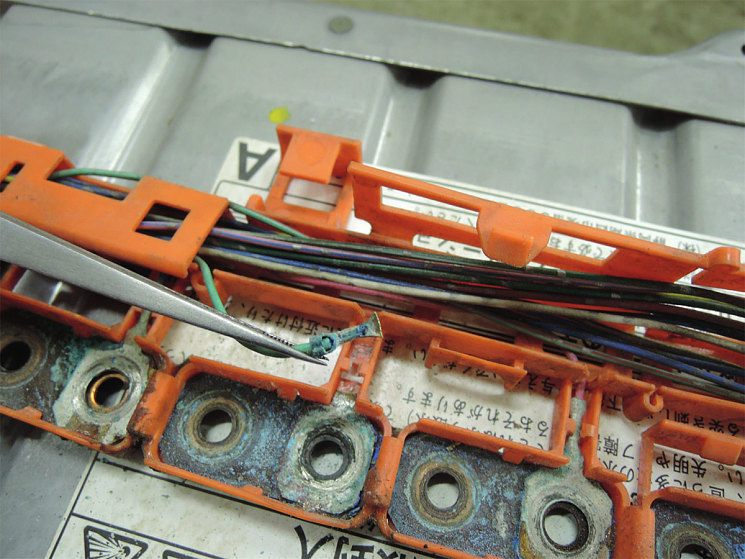

Фото 29. Отломленная контактная пластинка
Фото 29. Отломленная контактная пластинка

Не всегда причину просадки под нагрузкой можно списывать на неисправность элемента. Если в процессе диагностики ВВБ неисправных элементов не выявлено, а DeltaSOC выше 20% и разница по напряжению выходит за диапазон 0,2 В – значит, проблема в шине либо в оранжевом разъеме.

Часто под воздействием внешней среды в месте соединения с проводом контактные пластинки начинают корродировать, трескаться и отламываться. Процесс этот достаточно медленный, но проблем создает предостаточно.

Даже если таких симптомов до начала ремонта ВВБ у вас не было, но в процессе его вы нашли действительно неисправные элементы – обязательно их замените! Обязательно! После установки соединительной шины на место необходимо проверить состояние контактных пластинок. Очень часто пластинка надламывается в процессе откручивания/прикручивания, слегка проворачиваясь вместе с гайкой крепления. Внимательно рассмотрите каждое место соединения контрольного провода с контактной пластинкой. Слегка подергивая за провод, убедитесь в надежности соединения. Не так страшно оторвать провод от пластинки, как не заметить сгнивший контакт, который отпадет в самый неподходящий для вас или вашего клиента момент.

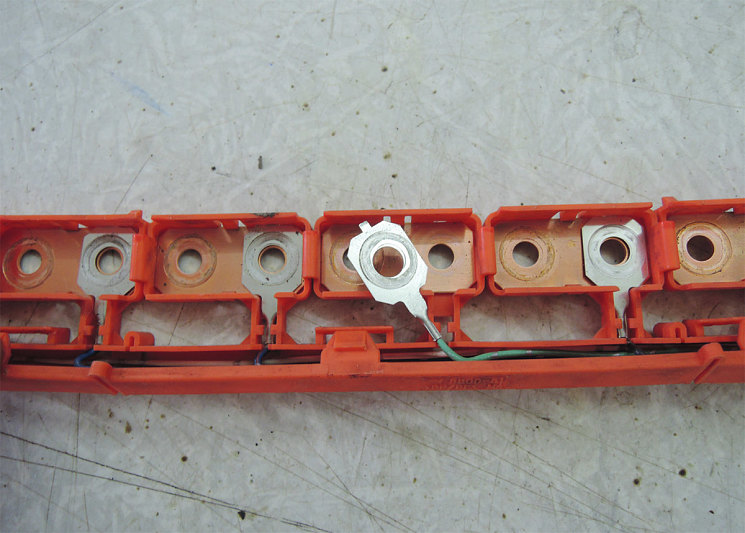

Фото 30. Целая контактная пластинка
Фото 30. Целая контактная пластинка

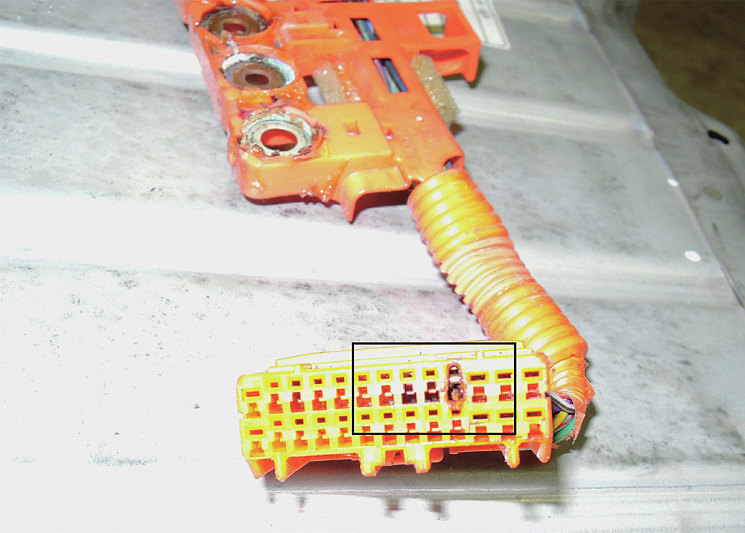

Фото 31. Оранжевый разъем с замкнутыми контактами
