Поймать сигнал. Что такое Yaw rate sensor, и как с ним бороться

Поймать сигнал. Что такое Yaw rate sensor, и как с ним бороться

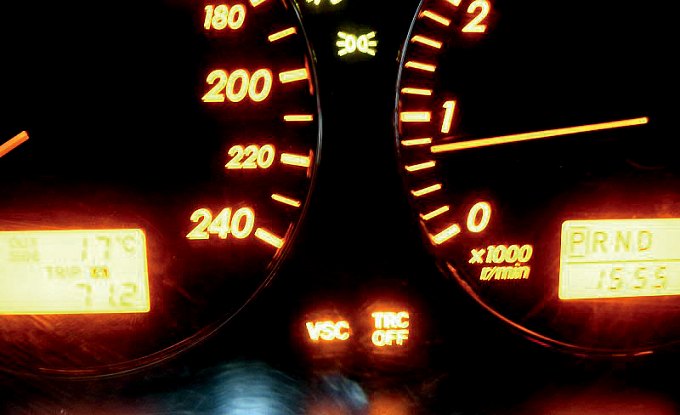

Автомобиль Toyota Avensis 2004 года выпуска приехал к нам с горящими лампочками VSC и TRC OFF (фото 1). Постоянное свечение этих индикаторов говорит о том, что в электронной системе управления тормозами имеется неисправность. На данном автомобиле тормозная система выполняет не только функции АБС, но еще и функции стабилизации курсовой устойчивости (СКС). По «тойотовской» терминологии данная система называется Vehicle Stability Control, или сокращенно VSC.

Фото 1
Фото 1

Трудности перевода

Фото 2
Фото 2

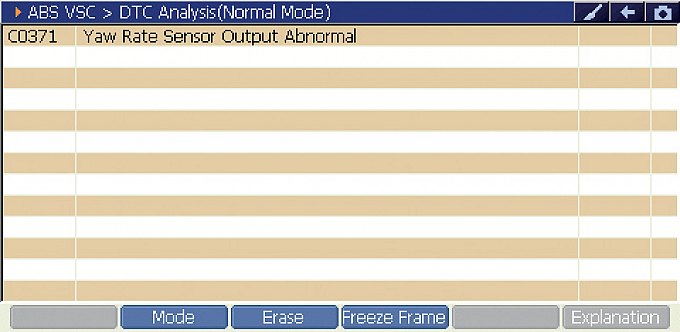

Подключаем к диагностическому разъему сканер G-Scan и устанавливаем связь с блоком VSC. Считывание кодов неисправностей дает следующий результат: С0371 Yaw Rate Sensor Output Abnormal. Попытки стереть данный код ни к чему не приводят, т.е. неисправность жесткая. Если попытаться перевести описание кода на русский язык, то получится следующее: «неправильный сигнал датчика рыскания». Звучит не очень благозвучно, хотя, конечно, понять, о чем идет речь, можно. На мой взгляд, более удачный вариант перевода приводится в технической базе данных Мотордата от компании «Легион». Там Yaw Sensor называется многокоординатным датчиком ускорения. Может быть, немного громоздко, но смысл передается более точно. Yaw sensor используется системой курсовой устойчивости для отслеживания ускорения и замедления автомобиля в продольной и поперечной плоскостях. Кроме этого, он информирует блок VSC о степени поворота автомобиля вокруг своей оси. Так что называть этот датчик «многокоординатным» вполне уместно.

Фото 3
Фото 3

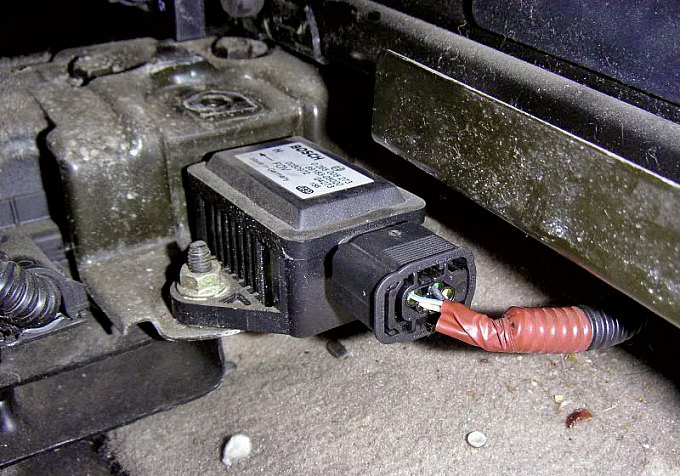

Существует два варианта установки Yaw-датчика. На части автомобилей он встроен в блок управления АБС/СКС, т.е. является интегрированным в схему ЭБУ. На других авто этот датчик является отдельным устройством, устанавливается отдельно от блока управления и связан с ним посредством высокоскоростной CAN-шины. Такая идеология позволяет разместить данный датчик максимально близко к центру кузова автомобиля, что необходимо для точной и корректной работы всей системы. Именно с таким вариантом мы и имеем дело в нашем случае. Датчик установлен под сиденьем водителя, и не просто под сиденьем, он максимально смещен вправо, к оси продольной оси симметрии кузова (фото 2). К датчику подходят всего четыре провода, два из которых – это масса и 12-вольтовое питание. Оставшиеся два провода являются шинами высокого (High) и низкого (Low) уровней высокоскоростной CAN-шины.

Фото 4
Фото 4

Шаг за шагом

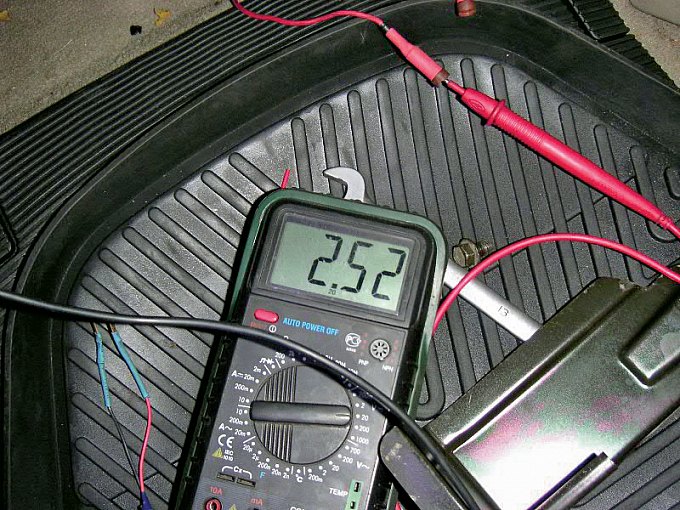

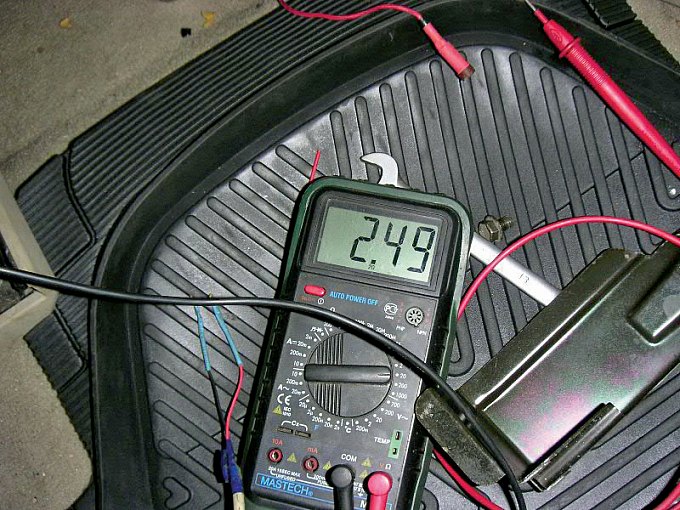

Поскольку подменного датчика у нас нет, проверять проводку придется однозначно. Как известно, если датчик не получает питания, работать он не будет. Поэтому первым делом проверяем наличие напряжения между массовым и питающим выводом разъема датчика при включенном зажигании. Напряжение имеется. Идем дальше – измеряем напряжение на проводах Hi и Low CAN-шины относительно массы. Как следует из фото 3 и 4, и здесь нет никаких отклонений. Как и положено, на обоих проводах имеются почти одинаковые потенциалы, примерно по 2,5 В. Таким образом, к целостности ни одного из четырех проводов, подходящих к датчику, претензий нет, а CAN-контроллеры всех участников шины не искажают заданные потенциалы.

Фото 5
Фото 5

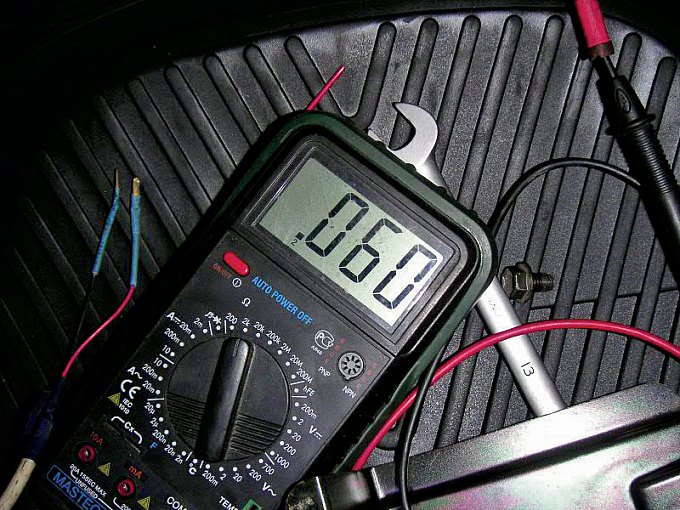

Что еще может повлиять на сигнал датчика? Наличие помех или отражений в CAN-шине. Это возможно, если есть какие-либо проблемы с нагрузочными резисторами шины. Проверим. Выключаем зажигание, подключаем датчик и, подсоединив измерительные провода мультиметра с тыльной стороны его разъема, измеряем сопротивление между выводами High и Low. Оно составляет 60 Ом (фото 5). То есть оба нагрузочных резистора шины в норме, ну и проводку еще раз проверили, лишний раз убедившись, что все OK. Ну а раз все компоненты в порядке, неисправным, очевидно, остается считать собственно сам датчик. Сообщаем эту «радостную» новость владельцу автомобиля. Он согласен на замену датчика, но с одной оговоркой – заказывать его он будет сам.

Фото 6
Фото 6
Экран 1
Экран 1

Германия vs Венгрия

Экран 2
Экран 2

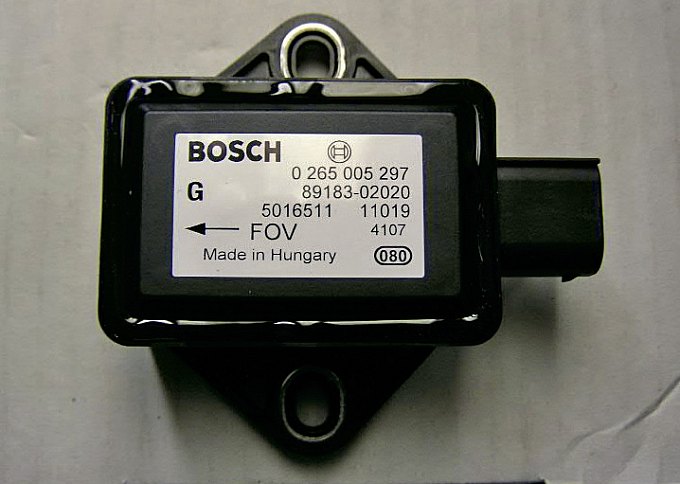

Проходит примерно месяц, и клиент, наконец, появляется у нас с новым датчиком. Датчик действительно оригинальный, «бошевский» (фото 7). Именно такой и был установлен, только произведен он был, в отличие от нового, не в Венгрии, а в Германии. Кстати, точно такие же датчики используются и на многих других автомобилях, производимых в Европе, например на Land Rover. Устанавливаем датчик на место, включаем зажигание, удаляем ошибки (экран 2). Запускаем двигатель – индикаторы VSC и TRC OFF больше не горят. Но это еще не финал. Для того чтобы система работала корректно, необходимо произвести калибровку системы VSC.

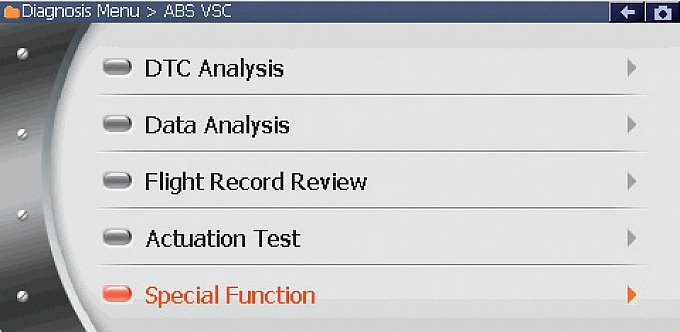

Для выполнения этой процедуры в функцио­нальном меню необходимо выбрать раздел «Special function» (экран 3).

Экран 3
Экран 3

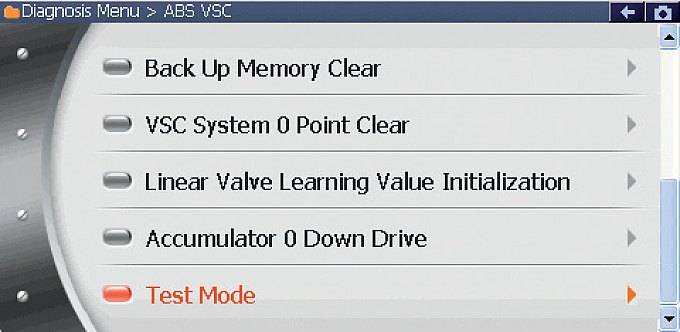

Откроется меню, в котором нужно выбрать не позицию «VSC System 0 Point Clear», как можно было бы предположить, а строку «Test Mode» (экран 4).

Экран 4
Экран 4

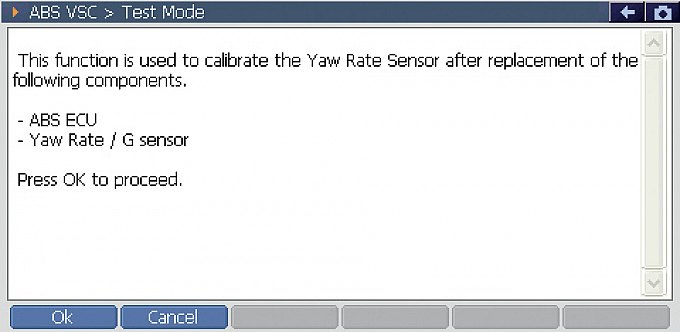

После нажатия клавиши Enter появляется экран 5, где выводится информация о назначении данного режима. Как следует из описания на экране, режим «Test Mode» используется для калибровки датчика ускорений после его замены или замены блока VSC.

Экран 5
Экран 5

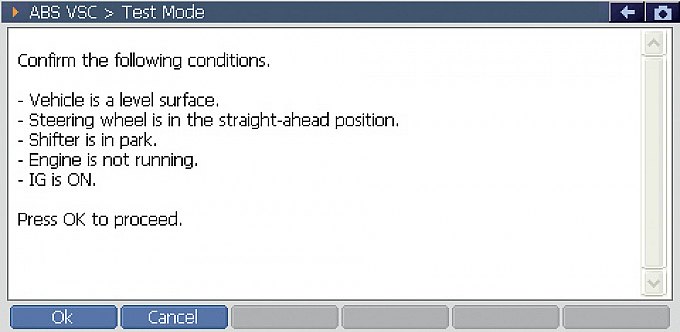

Так что это именно то, что нам нужно. Нажимаем на экранную клавишу «ОК», появляется экран 6, где описаны условия проведения процедуры: автомобиль должен находиться на ровной горизонтальной поверхности, руль в положении «прямо», рычаг АКП в положении «паркинг», двигатель выключен, зажигание включено.

Опять нажимаем клавишу «ОК», запускается процесс калибровки, а на дисплее сканера появляется сообщение о том, что признаком корректного окончания калибровки является мигание индикаторов ABS и VSC. Индикаторы действительно мигают, так что процедура успешно завершена. Останавливаем коммуникацию, выключаем зажигание, отсоединяем сканер. Вот теперь действительно всё.

/Экран 6/

/Экран 7/

  • Сергей Газетин, технический эксперт компании ООО «Интерлакен-Рус»
