Секреты подвескостроения. Продолжение

Секреты подвескостроения. Продолжение

Каждый раз, когда речь заходит об углах установки колес, приходится слышать фразы о том, что УУК призваны «компенсировать, снижать, повышать и улучшать». А все попытки объяснить, почему колеса устанавливаются так, а не иначе, и каким образом достигается «снижение и повышение», чаще всего оказываются поверхностными, не совсем верными или неверными вовсе.

Попробуем разобраться в этой непростой, но очень интересной теме с помощью АЛЕКСАНДРА СОЛНЦЕВА, профессора, заместителя заведующего кафедрой «Автомобили» МАДИ (ГТУ). Как говорится, еще раз и поподробнее…

Развал

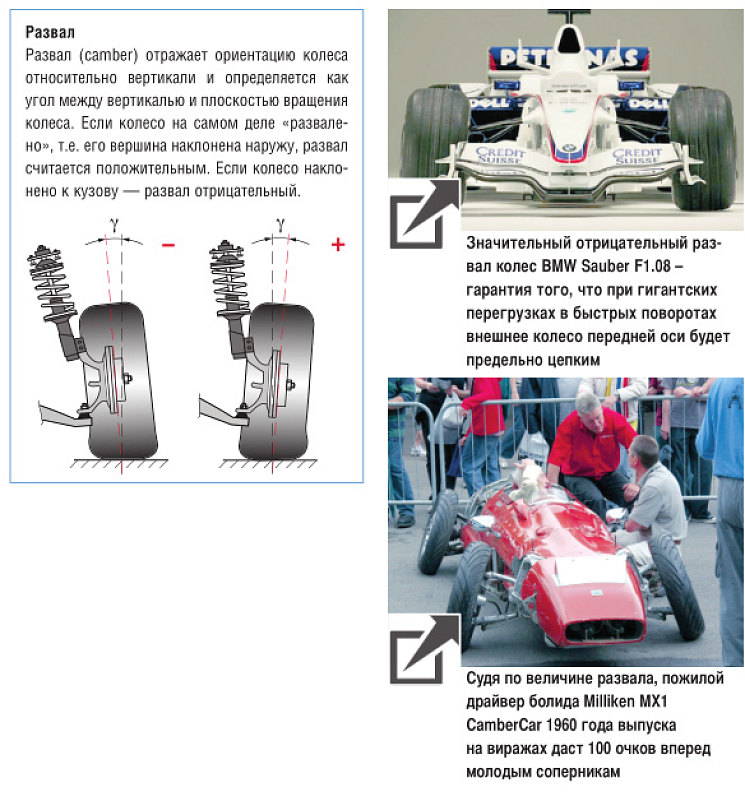

Развал колес – параметр, который отвечает за ориентацию плоскости качения колеса относительно дорожного покрытия. Мы помним, что в идеале они должны быть перпендикулярны друг другу, т.е. развала быть не должно. Тем не менее у большинства дорожных автомобилей он есть. Причем до недавнего времени наблюдалась тенденция именно разваливать колеса, т.е. придавать углам развала положительные значения.

Многим наверняка памятны учебники по теории автомобилей, в которых установка колес с развалом объяснялась необходимостью перераспределения нагрузки между внешним и внутренним ступичными подшипниками. Мол, при положительном угле развала большая ее часть приходится на внутренний подшипник, который проще выполнить более массивным и прочным. В результате выигрывает долговечность подшипникового узла. Тезис не очень убедительный, хотя бы потому, что он если и справедлив, то только для идеальной ситуации – прямолинейного движения автомобиля по абсолютно ровной дороге. Известно, что при маневрах и проезде неровностей, даже самых незначительных, подшипниковый узел испытывает динамические нагрузки, которые на порядок превышают статические силы, да и распределяются они не совсем так, как «диктует» положительный развал колес.

Иногда пытаются толковать положительный развал как меру, позволяющую уменьшить плечо обкатки. Когда у нас дойдет дело до анализа влияния этого параметра, мы убедимся, что изменение плеча таким способом, пожалуй, самый неудачный вариант. Он сопряжен с уменьшением либо колеи, либо поперечного угла наклона оси поворота колеса. Эффект мизерный, а последствия (в том числе негативные) могут оказаться большими. Существуют более эффективные и менее «болезненные» варианты воздействия на плечо обкатки. К тому же его минимизация далеко не всегда является желанной целью разработчиков подвески.

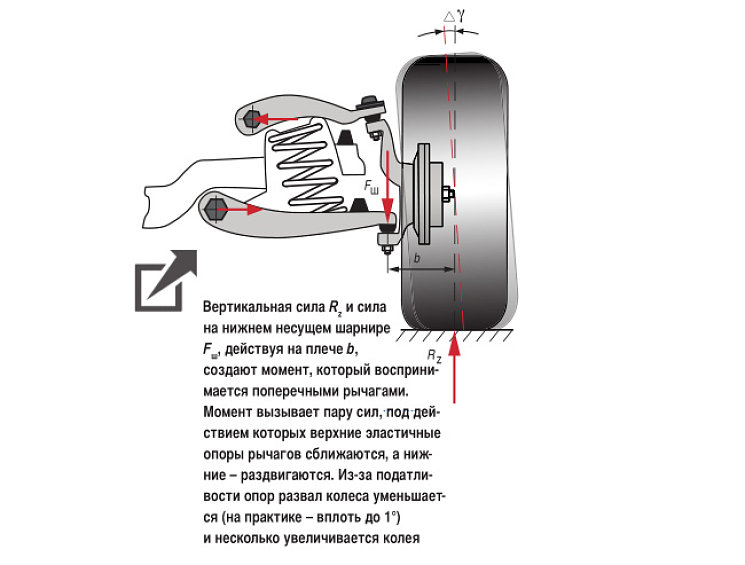

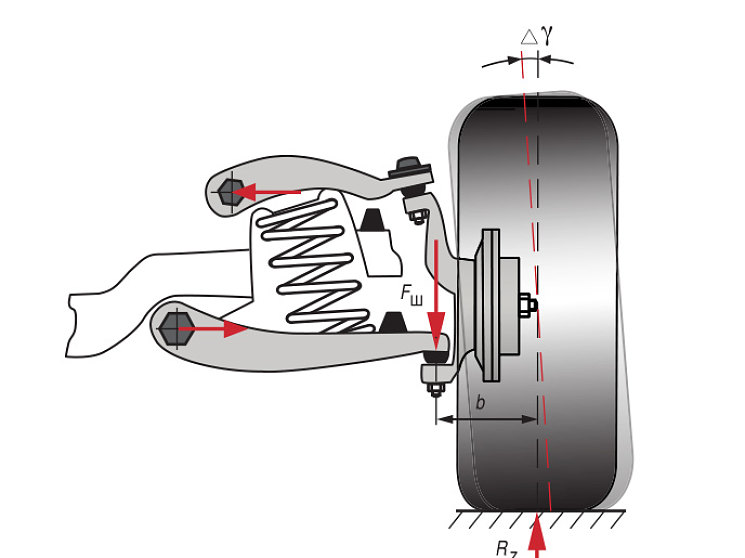

Более убедительно выглядит версия, что положительным развалом компенсируется смещение колес, происходящее при увеличении нагрузки на ось (в результате роста загрузки автомобиля или динамического перераспределения его массы при ускорении и торможении). Эласто-кинематические свойства большинства типов современных подвесок таковы, что увеличение веса, приходящегося на колесо, или проседание кузова под нагрузкой вызывает уменьшение угла развала. Чтобы в этих случаях обеспечить максимальное сцепление колес с дорогой, логично их предварительно чуть «развалить». Тем более что в умеренных дозах развал несильно отражается на сопротивлении качению и износе шин. Достоверно известно, что на выбор величины развала также оказывает влияние общепринятое профилирование дорожного полотна. В цивилизованных странах, где существуют дороги, а не направления, их поперечное сечение имеет выпуклый профиль. Чтобы в этом случае колесо оставалось перпендикулярным к опорной поверхности, ему нужно придать небольшой положительный угол развала.

Просматривая спецификации на УУК, можно заметить, что в последние годы превалирует противоположная «развальная тенденция». Колеса большинства серийных автомобилей в статике устанавливают с отрицательным развалом. Дело в том, что, как уже упоминалось, на первый план выходит задача улучшения их устойчивости и управляемости. Развал – это параметр, который оказывает определяющее влияние на так называемую боковую реакцию колес. Именно она противодействует центробежным силам и способствует удержанию автомобиля на траектории. Из общих соображений следует, что сила сцепления колеса с дорогой будет максимальной при наибольшей площади пятна контакта, т.е. при вер­тикальном положении колеса. На самом деле боковая реакция колеса стандартной конструкции достигает пика при небольших отрицательных углах наклона, что обусловлено вкладом уже упоминавшейся тяги развала. Значит, чтобы сделать колеса автомобиля предельно цепкими в повороте, нужно их не разваливать, а, наоборот, «сваливать». Этот эффект известен давно и столь же давно используется в автоспорте. Если предметно взглянуть на «формульный» болид, хорошо заметно, что его передние колеса установлены с большим отрицательным развалом.

Что хорошо для гоночных болидов, не совсем подходит для серийных автомобилей. Чрезмерный отрицательный развал вызывает повышенный износ внутренней зоны протектора, приводит к уменьшению сцепления колес при прямолинейном движении, что, в свою очередь, снижает эффективность ускорения и торможения. На способность автомобиля удерживать прямолинейную траекторию избыточный отрицательный развал влияет так же, как и недостаточное схождение, – автомобиль становится излишне «нервозным». Виновна в этом все та же тяга развала. В идеальной ситуа­ции вызванные развалом боковые силы действуют на оба колеса оси и уравновешивают друг друга. Но стоит одному из колес потерять сцепление с дорогой, как тяга развала другого оказывается некомпенсированной и заставляет автомобиль отклониться от прямолинейной траектории. Кстати, если припомнить, что величина тяги зависит от наклона колеса, нетрудно объяснить боковой увод автомобиля при неодинаковых углах развала правого и левого колес. Одним словом, при выборе величины развала также приходится искать «золотую середину».

Чтобы обеспечить автомобилю хорошую устойчивость, недостаточно в статике сделать углы развала отрицательными. Конструкторы подвески должны добиться, чтобы колеса сохраняли оптимальную (или близкую к ней) ориентацию на всех режимах движения. Выполнить это непросто, поскольку при маневрах любые изменения положения кузова, сопровождающиеся смещением элементов подвески (клевки, боковые крены и т.д.), приводят к существенному изменению развала колес. Как ни странно, эта задачка решается проще именно на спортивных автомобилях с их «зубодробительными» подвесками, отличающимися высокой угловой жесткостью и короткими ходами. Здесь статические величины развала (и схождения) меньше всего отличаются от того, как они выглядят в динамике.

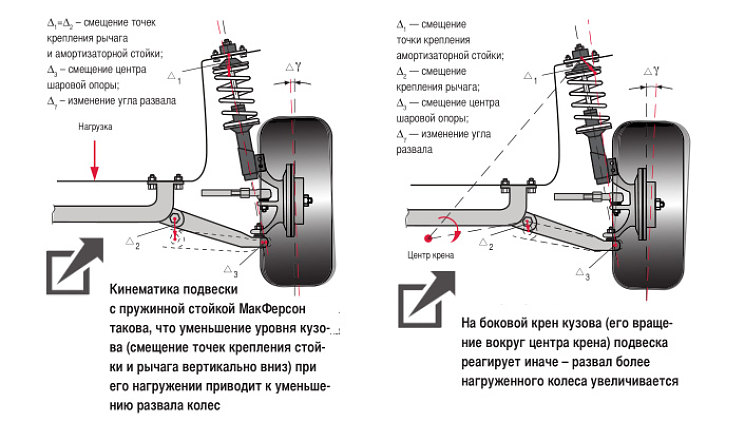

Чем больше диапазон ходов подвески, тем больше изменение развала в движении. Поэтому тяжелее всего приходится разработчикам обычных дорожных автомобилей с максимально эластичными (для наилучшего комфорта) подвесками. Им приходится поломать голову над тем, как «совместить несовместимое» – комфорт и устойчивость. Обычно компромисс удается найти, «поколдовав» над кинематикой подвески. Существуют решения, позволяющие свести к минимуму изменение углов развала и придать этим изменениям желательный «тренд». А желательно, чтобы в повороте наиболее нагруженное внешнее колесо оставалось бы в том самом оптимальном положении – с небольшим отрицательным развалом. Для этого при крене кузова колесо должно еще больше «заваливаться» на него, что достигают оптимизацией геометрии направляющих элементов подвески. Помимо этого стараются уменьшить сами крены кузова, применяя стабилизаторы поперечной устойчивости. Справедливости ради стоит сказать, что эластичность подвески не всегда является врагом устойчивости и управляемости. В «хороших руках» эластичность, напротив, способствует им. Например, за счет умелого использования эффекта «самоподруливания». Возвращаясь к теме разговора, можно резюмировать, что в любом случае углы развала, которые указываются в спецификациях для легковых автомобилей, будут значительно отличаться от того, какими они окажутся в повороте.

Завершая разбор вопроса по схождению и развалу, можно упомянуть еще об одном интересном аспекте, имеющем практическое значение. В регулировочных данных на УУК приводятся не абсолютные значения углов развала и схождения, а диапазоны допустимых величин. Допуски на схождение жестче и обычно не превышают ±10’, на развал – в несколько раз более свободные (в среднем ±30’). Это значит, что у мастера, выполняющего регулировку УУК, есть возможность настроить подвеску, не выходя за пределы заводских спецификаций. Казалось бы, несколько десятков угловых минут – ерунда. Вогнал параметры в «зеленый коридор» – и порядок. Но давайте посмотрим, каков может быть результат. К примеру, в спецификациях для BMW 5-й серии в кузове Е39 указываются: схождение 0°5’ ± 10’, развал –0°13’ ± 30’. Это значит, что, оставаясь в «зеленом коридоре», схождение может принять значение от –0°5’ до +15’, а развал – от –43’ до +17’. То есть и схождение, и развал могут быть отрицательными, нейтральными или положительными. Имея представление о влиянии схождения и развала на поведение автомобиля, можно намеренно «подшаманить» эти параметры для достижения желаемого результата. Конечно, эффект не окажется ра­зительным, но он обязательно будет.

Управляемые колеса

Рассмотренные нами развал и схождение – параметры, которые определяются для всех четырех колес автомобиля. Далее речь пойдет об угловых характеристиках, которые имеют отношение только к управляемым колесам и определяют пространственную ориентацию оси их поворота.

Известно, что положение оси поворота управляемого колеса автомобиля определяется двумя углами: продольным и поперечным. А почему бы не сделать ось поворота строго вертикальной? В отличие от случаев с развалом и схождением, ответ на этот вопрос более однозначный. Здесь разные источники практически единодушны, по крайней мере в отношении продольного угла наклона – кастера.

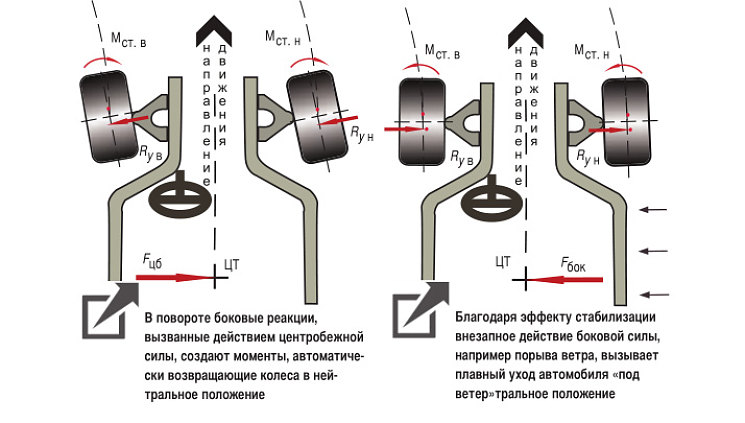

Справедливо отмечают, что главная функция кастера – скоростная (или динамическая) стабилизация управляемых колес автомобиля. Стабилизацией в данном случае называют способность управляемых колес сопротивляться отклонению от нейтрального (соответствующего прямолинейному движению) положения и автоматически возвращаться к нему после прекращения действия внешних сил, вызвавших отклонение. На движущееся автомобильное колесо постоянно действуют возмущающие силы, стремящиеся вывести его из нейтрального положения. Они могут быть следствием проезда неровностей дороги, неуравновешенности колес и т.д. Поскольку величина и направление возмущений постоянно меняются, их воздействие носит случайный колебательный характер. Не будь механизма стабилизации, парировать колебания пришлось бы водителю, что превратило бы управление автомобилем в мучение и наверняка увеличило износ шин. При грамотно выполненной стабилизации автомобиль устойчиво движется по прямой с минимальным вмешательством водителя – и даже с отпущенным рулевым колесом.

Отклонение управляемых колес может быть вызвано намеренными действиями водителя, связанными с изменением направления движения. В этом случае стабилизирующий эффект содействует водителю на выходе из поворота, автоматически возвращая колеса в нейтральное положение. А вот на входе в поворот и в его апексе «драйверу», напротив, приходится преодолевать «сопротивление» колес, прикладывая к рулевому колесу определенное усилие. Возникающая на рулевом колесе реактивная сила создает то, что называют чувством руля или информативностью рулевого управления и чему уделяют много внимания и разработчики автомобилей, и автомобильные журналисты.

Самой идее стабилизации рулевого управления автомобиля за счет положительного кастера более сотни лет. Считается, что впервые она была предложена в английском патенте 1896 года неким Артуром Кребсом. Для объяснения механизма этого явления обычно приводят в пример конструкцию поворотных колес роялей и продуктовых тележек. Особенность упомянутых колес состоит в том, что ось их поворота смещена относительно оси вращения. В этом случае след оси поворота (воображаемая точка ее пересечения с поверхностью) находится на некотором расстоянии от центра пятна контакта колеса. За счет этого колесо в движении всегда стремится строго следовать за идущей впереди осью. В качестве стабилизирующего фактора выступает сила сопротивления качению. Как только линия ее действия отклоняется от следа оси, возникает момент, возвращающий колесо в исходную позицию. Стабилизирующее действие тем сильнее, чем больше сила сопротивления качению и смещение оси поворота. Если бы с автомобильным колесом все было так же просто и понятно! Нет, что касается конечного результата, аналогия соблюдается. А вот описанный «рояльно-тележечный» механизм стабилизации имеет примерно такое же отношение к автомобильному колесу, как и сами рояли к автомобилям.

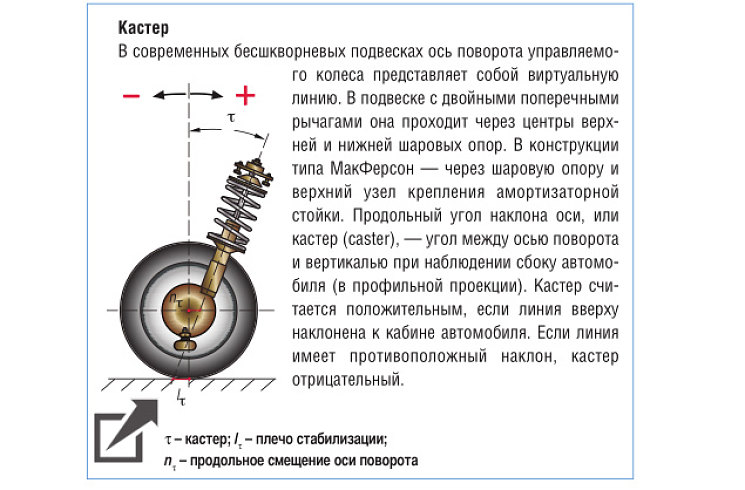

Почему это так? Одна из причин (причем далеко не главная) состоит в том, что в автотехнике стабилизация управляемых колес достигается несколько иными конструктивным мерами. Нужный вылет оси поворота (его называют плечом стабилизации) чаще всего получают за счет ее наклона в продольном направлении на угол, который и называют кастером. Наглядный пример такой конструкции – устройство передней вилки мотоцикла.

Продолжение следует

  • Сергей Самохин
