Технологии ремонта и обслуживания гибридных автомобилей. Школа Сергея Гордеева. Урок пятый

В прошлом номере мы с вами рассмотрели, как подключать сканер и в каких режимах диагностировать различные системы гибридных автомобилей.

Теперь давайте рассмотрим, какие приборы нам понадобятся для ремонта и обслуживания гибридных автомобилей.

Самый главный и самый важный прибор для диагностики гибридного автомобиля – это, конечно, сканер.

Сразу возникает вопрос (который мне почти ежедневно задают владельцы различных СТО, которые хотят ремонтировать и обслуживать гибридные автомобили) – КАКОЙ СКАНЕР САМЫЙ ЛУЧШИЙ ДЛЯ РЕМОНТА ГИБРИДОВ?

Сразу отвечу, что такого УНИВЕРСАЛЬНОГО сканера в природе просто не существует!

Сейчас автосканеры выпускает огромное количество производителей. И каждый расхваливает именно свой продукт. Уверяют, что именно этот сканер работает со всеми моделями гибридов, и именно у него наибольшее количество активных тестов, он самый быстрый, самый надежный и т. д.

Давайте попробуем это все немного систематизировать и разобраться с тем, какой же сканер (или сканеры) надо иметь ремонтной автомастерской, чтобы заниматься ремонтом и обслуживанием гибридов.

Начнем, пожалуй, с небольшого экскурса в историю гибридов, если конкретнее, Prius.

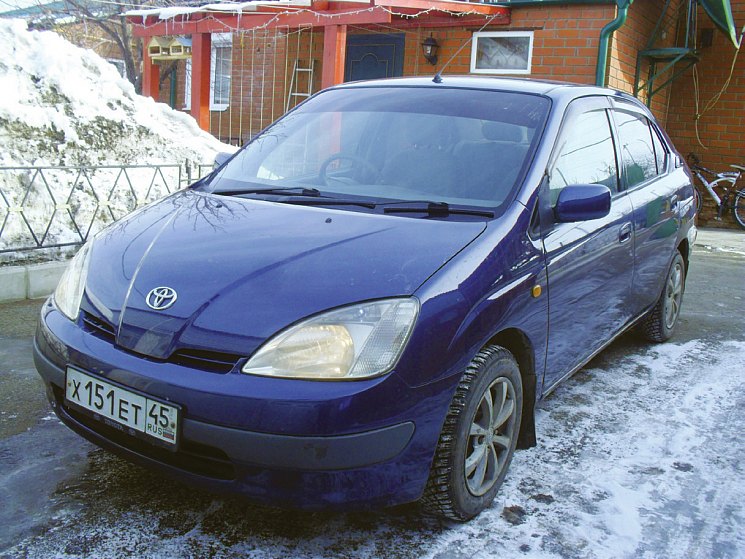

Первый Prius сошел с конвейера Toyota в ноябре 1997 года. Им был Prius в 10-м кузове.

Это был «первый блин» от Toyota, но он получился далеко не комом.

За пределы Японии этот автомобиль не поставлялся. Соответственно он выпускался только с правым расположением руля.

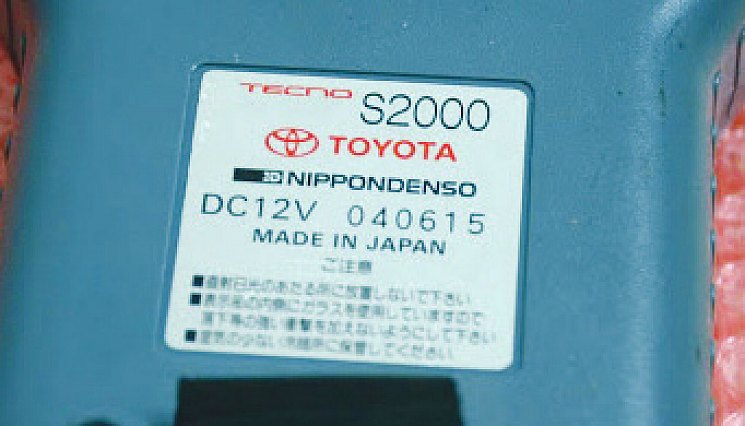

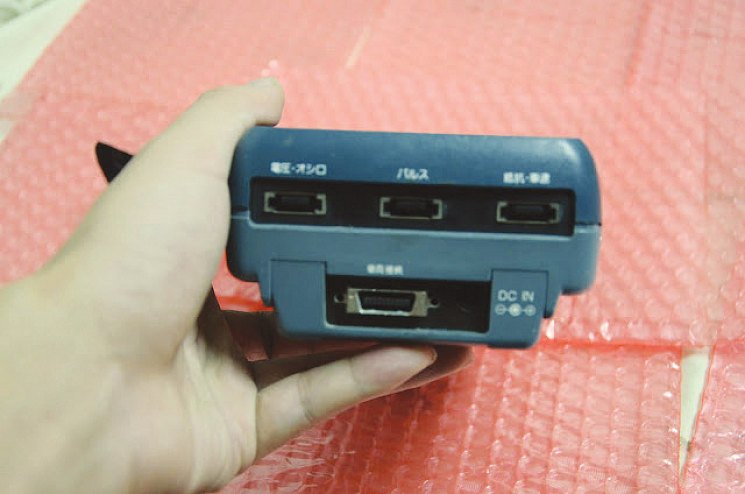

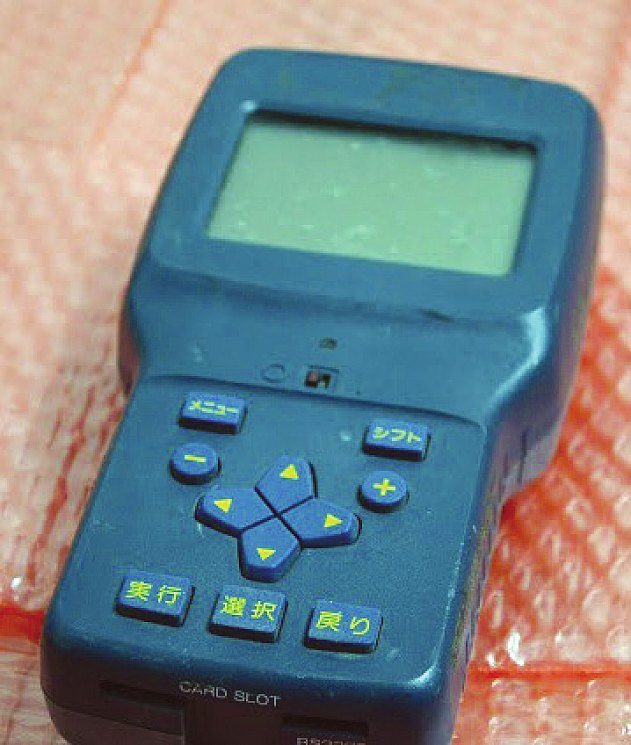

Для диагностики и ремонта электронных блоков управления этого автомобиля предназначался сканер Toyota S2000 Tecno. Вернее будет сказать, что Toyota S2000 Tecno – это дилерский сканер для праворульных Toyota 1997–2004 годов выпуска. А для диагностики Prius японцы выпустили к нему специальную карту, вставив которую в прибор, можно было войти в гибридную систему Prius и в блок управления высоковольтной батареей.

Как вы думаете, какой самый главный недостаток этого сканера?

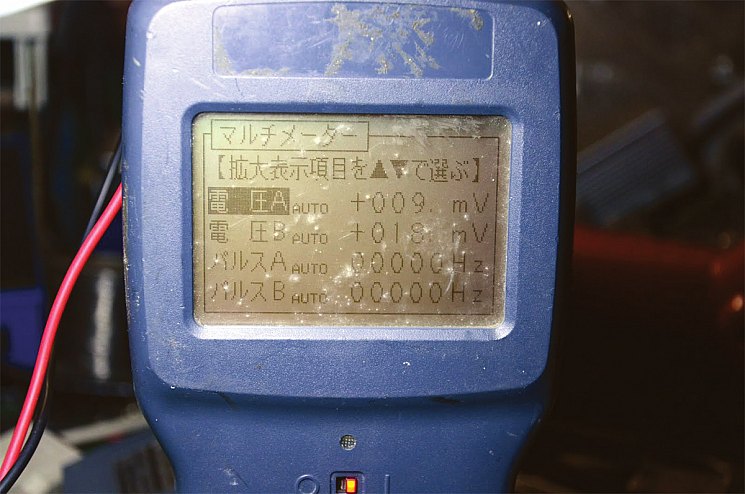

Правильно! Основной недостаток заключается в том, что этот прибор работает только на японском языке, т. е. на иероглифах.

Конечно, для тех диагностов, кто «дружит» с японским языком, работать на таком приборе – одно удовольствие. Для остальных – полная засада… Попробуйте догадаться, какой шнурок в какой разъем вставить и для чего он нужен.

Но, как говорится, на безрыбье и рак – рыба.

Мы начинали диагностику Prius именно с такого прибора. В иероглифах путем проб и ошибок разобрались, но все равно работать с этим сканером было очень неудобно.

И тут очень вовремя эту пустующую нишу заняли корейцы.

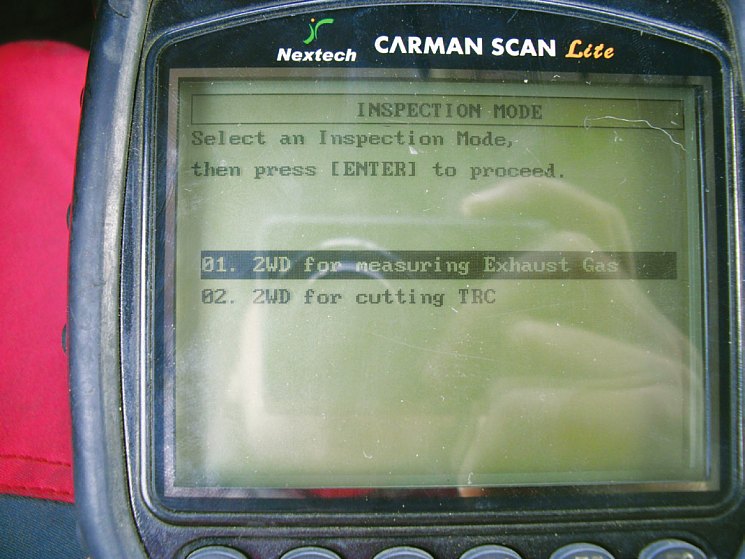

В 2006 году фирма Nextech выпустила новое программное обеспечение для линейки своих сканеров CarmanScan.

В нее входят следующие приборы.

Мультимарочные сканеры стали поддерживать гибриды. При этом меню было даже на русском языке! (Чем не могут похвастаться владельцы этих же сканеров, но с новыми программами.)

Что «могли» данные экземпляры на тот момент? Это: диагностика Prius в 10-м и 11-м кузовах и Estima и Alphard в 10-м кузове. Они полноценно считывали дату по гибридной установке и высоковольтной батарее. В списке меню выбора автомобиля был только Prius. Estima и Alphard не было, но они также легко диагностировались через меню Prius. Не со всеми 11-ми кузовами сканеры связывались без проблем. Иногда они просто отказывались устанавливать связь с ЭБУ гибридной установки либо ВВБ. Однако проблема разрешалась достаточно просто – не выбирая конкретную марку автомобиля, можно было зайти в блок через общий режим, и все работало.

Что касается 10-х кузовов. Так называемые нестираемые ошибки по блоку управления ВВБ (C2679, C2579) удалить упомянутыми сканерами на тот момент было невозможно. Соответствующее меню просто отсутствовало, так же как и «обучение» КПП на Estima и Alphard. Это можно было сделать или сканером Toyota S2000 Tecno, или вручную, разобрав блок управления ВВБ.

Зато можно было запустить эквализацию ВВБ на 11-м кузове. Правда, опять же, все зависело от модификации ЭБУ, установленного на автомобиле.

Главный недостаток этого сканера состоит в том, что мы не можем прочитать подкоды к ошибкам, т. е. более точно локализовать причину неисправности автомобиля. Производитель не торопится устранять этот недостаток – подкоды ошибок с их помощью не увидеть и по сей день. 20-е кузова вообще им никогда не поддерживались.

Что может линейка сканеров CarmanScan на сегодняшний момент? Это полноценная диагностика гибридов Prius с 10-го по 20-й кузов, Estima и Alphard с 10-го по 20-й кузов, Camry, Lexus RX400h и GS450h, Honda Civic, Insight, Fit.

Нестираемые ошибки по 10-му кузову теперь легко удаляются с помощью перепрограммирования блока со сканера, КПП обучаются, но некоторые замечания все же присутствуют.

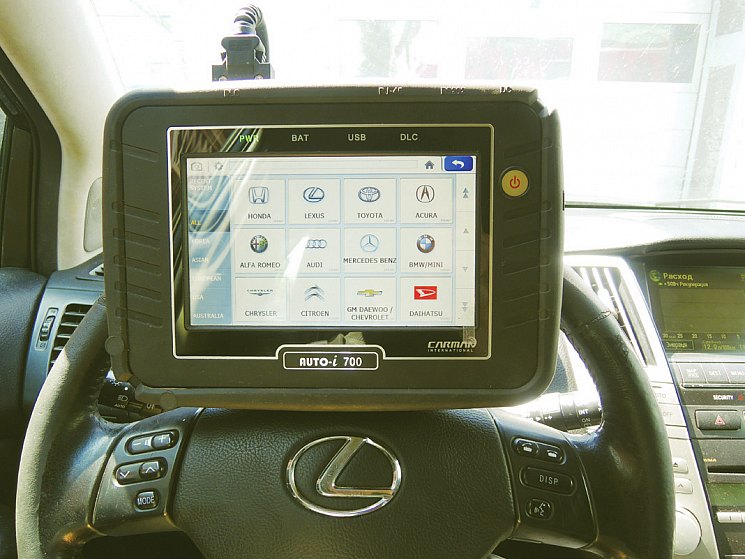

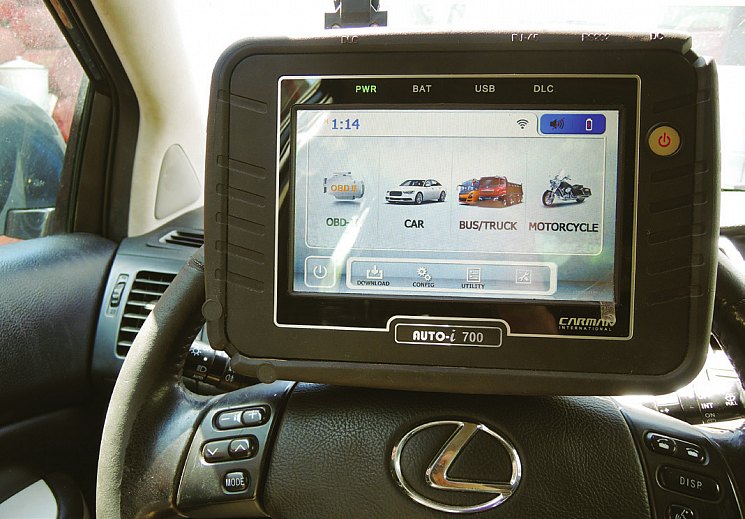

Расскажу на примере флагмана сканеров среди CarmanScan – Carman AUTO-I 700.

Это самая последняя разработка корейских специалистов, которая вышла в продажу в 2015 году. Сканер достаточно современный. Мощный, быстрый, красивая графика, отсутствие кнопок, Wi-Fi. Поддерживает диагностику транспорта с разных концов света, осуществляя диагностику от мотоциклов до грузовиков. Найти нужный автомобиль достаточно просто. Список марок автомобилей настраивается.

Что касается диагностики гибридов. Сканер по-прежнему некорректно работает с Prius 30 и более новыми моделями. Большая часть даты в 30-х кузовах по гибридной части и ВВБ – неадекватная. В некоторых моделях не все параметры считываются с ЭБУ двигателем. Например, в 20-м кузове не посмотреть ISC Learning, а в Rx400h не видит топливную коррекцию по рядам. Lite, кстати, в некоторых программах «забывает» что такое Misfire, но при этом раньше мог считывать ISC Learning.

Еще один существенный недостаток: не считывает замороженную дату. Соответственно и подкодов с помощью данного сканера мы не увидим. Напряжение на связках элементов ВВБ в 10-м кузове раскидано по дате в разные концы меню: 14 связок в начале и 6 в конце. Мелочь, но вызывает чувство неудовлетворенности и досады. Ошибки C2579 и C2679 стирает без проблем. Эквализацию ВВБ запускает. Коробки обучает. Активные тесты работают, в том числе легко можно активировать сервисный режим.

По Honda: систему IMA видит неплохо, но в Civik показания напряжения на связках почему-то стали без десятых долей V. А для полноценной диагностики ВВБ эти десятые доли очень важны. Ведь разница по напряжению неисправного в большинстве случаев составляет всего 0,1–0,2 V. Причем Lite со старой прошивкой их показывает с легкостью в полном объеме. Сервисные функции в Honda для CARMANов закрыты. Соответственно при замене блока управления ДВС, которые не отличаются надежностью, мы уже не можем привязать к иммо новый блок.

Остальные гибриды от Ford, GM и т. д. видит либо очень ограниченно (в основном хорошо только системы SRS, ABS). А гибридную систему и ВВБ совсем не видит.

В целом линейка сканеров CarmanScan достаточно корректно и эффективно позволяет работать с большей частью гибридных автомобилей марок Toyota, Lexus и Honda.

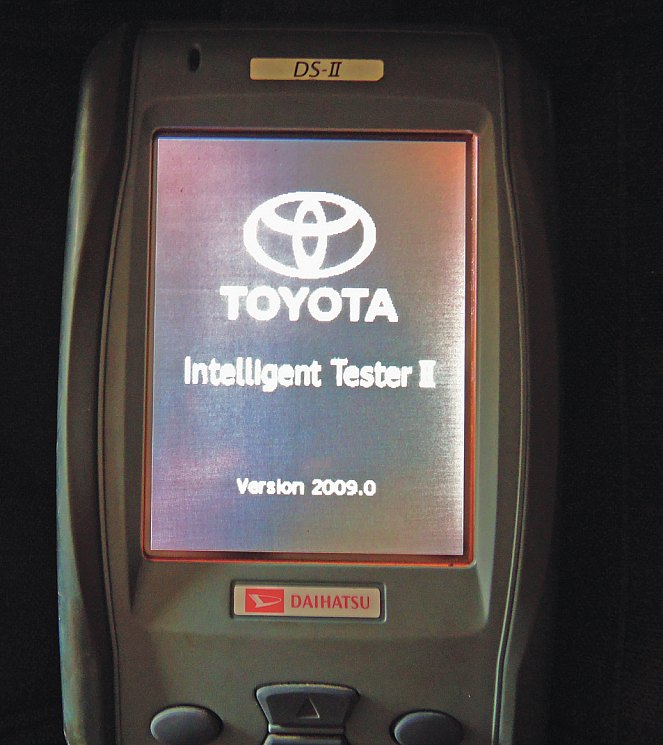

Для полноценной диагностики гибридов от Toyota и Lexus, в то время как CarmanScan еще не поддерживали 20-е кузова, пришлось обзавестись дилерским Toyota Intelligent Tester II.

Несмотря на приличный возраст, прибор смотрится все еще отлично. И не только смотрится. Соединившись с автомобилем, работает быстро и четко. В отличие от мультимарочных сканеров, данный аппарат поддерживает все сервисные функции для европейского и американского рынков. Но не все доступно для машин японского рынка. Работает со всеми современными авто, хотя последнее обновление программы датируется 2012 годом. Самый главный недостаток для автосервиса, работающего с гибридными автомобилями – совсем не работает с Prius в 10-м кузове (не может войти ни в гибридную систему, ни в ВВБ). Зато отлично считывает замороженную дату и подкоды.

Это позволяет намного точнее и быстрее установить причину неисправности автомобиля. Также поддерживает программирование ЭБУ. При помощи меню Customize можно активировать и деактивировать нужные для клиента функции некоторых систем в автомобиле (отключать пищалки ремней, алгоритм открывания центрального замка и т. д.). С Estima и Alphard в 10-м кузове работает через меню Prius. Откалибровать коробку (обучить) данным сканером не получится.

Во всем остальном – отличный вариант для диагностики гибридных Toyota и Lexus даже самых последних моделей.

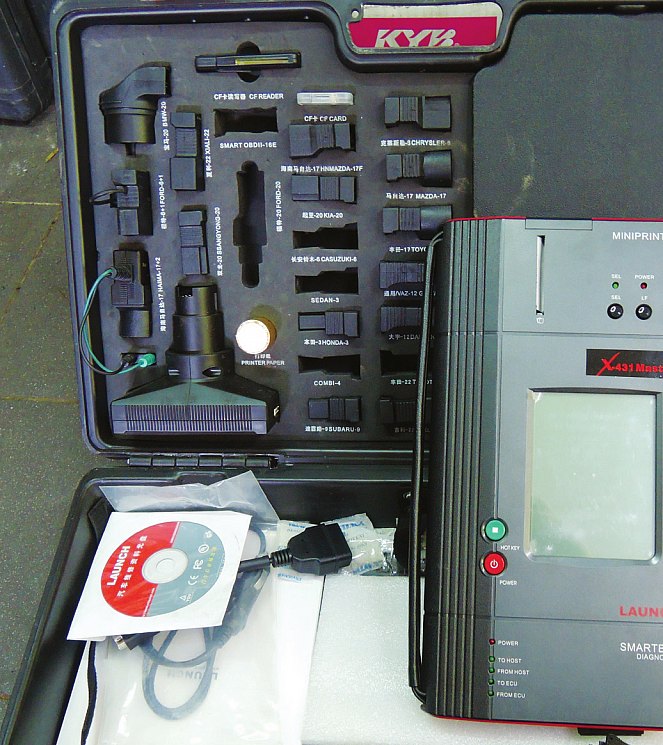

Самым распространенным сканером, которым можно провести диагностику гибридов практически любого производителя, является Launch X‑431 Master. Я бы назвал его самым универсальным, но и самым неудобным.

Это недорогой мультимарочник, который поддерживает диагностику огромного количества автомобилей, в том числе и гибридных. Удобство пользования по отношению к другим сканерам я считаю минимальным. Но не забываем, что сейчас производители Launch выпустили новые гораздо более удобные версии сканеров. В большинстве случаев есть поддержка сервисных функций, но работают они далеко не всегда. Однако производители не стоят на месте, и в отличие от CarmanScan быстро устраняют недоработки и ошибки. Так по мере обновления программ некоторые сервисные функции начинают работать не хуже, чем на дилерском оборудовании.

Единственный недостаток этого сканера, замеченный нами в работе (и не только нами), это то, что иногда при подключении его к Prius в 20-м кузове слетает калибровка линейного клапана.

Наиболее перспективным разработками являются диагностические интерфейсы, при помощи которых можно связать диагностическую шину автомобиля с ПК или ноутбуком с установленным программным обеспечением.

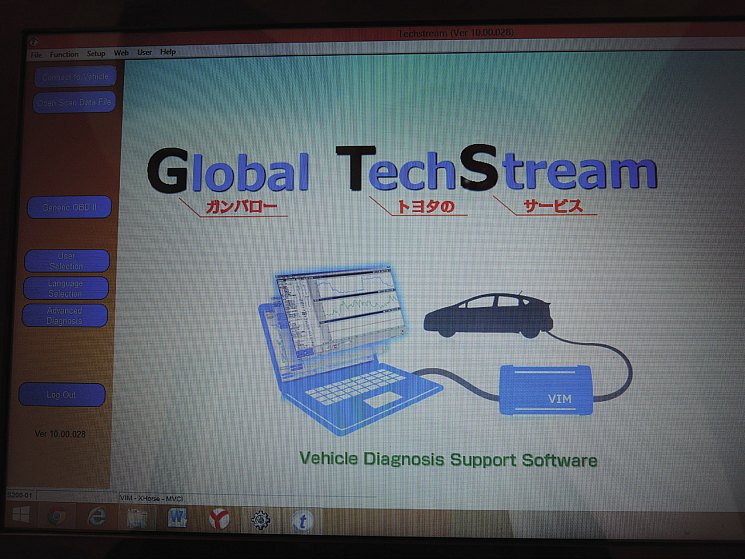

В частности, для Toyota существует программное обеспечение под названием Techsteram. Фактически это аналог Intelligent Tester II, только программа установлена на компьютер, а не на сканер. Techstream поддерживает все гибриды от Toyota и Lexus, со всеми сервисными функциями, вне зависимости от рынка. И если на первых версиях программы были проблемы с поддержкой японских иероглифов с японским рынком, то в новых версиях программы есть поддержка английского, что значительно упрощает использование программы. Скорость работы зависит от примененного диагностического интерфейса.

Саму программу можно недорого официально приобрести у производителя. Обновление ее идет постоянно.

На сегодняшнем уроке мы с вами рассмотрели лишь несколько основных сканеров, которые желательно иметь в автосервисе, занимающемся ремонтом и обслуживанием гибридных автомобилей. Мы намеренно не стали говорить о таких дорогих сканерах, как Autologic, Bosch KTS, G-Scan и другие, цена на которые выше всех мыслимых пределов, а рабочие функции с гибридами очень и очень ограничены.

Проанализировав эту статью, вы сможете решить для себя, какой из перечисленных вариантов подойдет именно для вашего автосервиса. Ведь не все автосервисы сейчас берут в ремонт, например Prius в 10-м кузове, выпускавшиеся с 1997 по 2000 год. Соответственно для работы с остальными Toyota и Lexus им хватит и прибора Toyota Intelligent Tester II. Но тогда они потеряют множество клиентов, которые поедут ремонтировать свои 15–17-летние автомобили к конкурентам…

На следующем уроке мы с вами рассмотрим, какое еще оборудование потребуется для автосервиса, занимающегося ремонтом и обслуживанием гибридов. Так же начнем рассматривать особенности ремонта ДВС на самых распространенных гибридах от Toyota – Prius.
